CZY CHCESZ MIEĆ W DOMU CIEPŁĄ WODĘ, GDY TYLKO ODKRĘCISZ KRAN, OGRANICZAJĄC PRZY TYM ZUŻYCIE ENERGII?

Świetnie się składa!

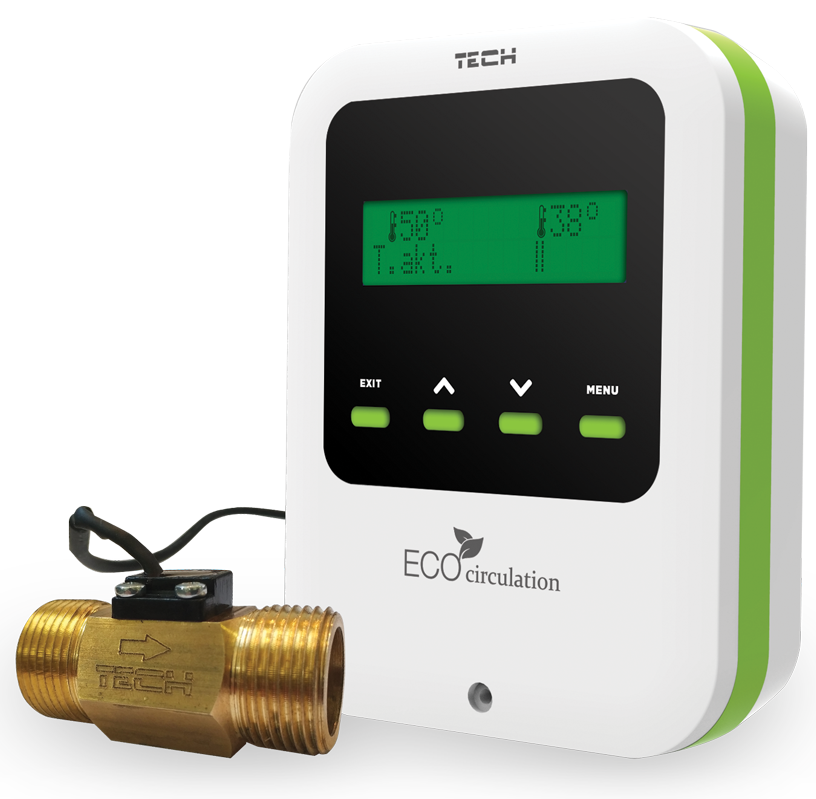

STEROWNIK CWU ST-11 ECO CIRCULATION skraca czas oczekiwania na ciepłą wodę w najbardziej oszczędny sposób, dopasowując się do Twoich indywidualnych potrzeb.

ipad
ipad

GDZIE KUPIĆ STEROWNIK CWU ST-11 ECO CIRCULATION STACJONARNIE





Nie ma dystrybutora w Twoim regionie? Skontaktuj się z wybranym kierownikiem regionu tutaj.

KUP STEROWNIK CWU ST-11 ONLINE:

POMOC TECHNICZNA

  • DOKUMENTACJA TECHNICZNA

  • OPIS STEROWNIKA

    Funkcje realizowane przez sterownik:
    - sterowanie pracą pompy cyrkulacyjnej,
    - kontrola temperatury zadanej w gałęzi cyrkulacji,
    - inteligentne sterowanie pracą układu cyrkulacji,
    - zabezpieczenie przed przegrzaniem (uruchamianie pompy cwu),
    - funkcja antystop,
    - regulowany czas pracy pompy

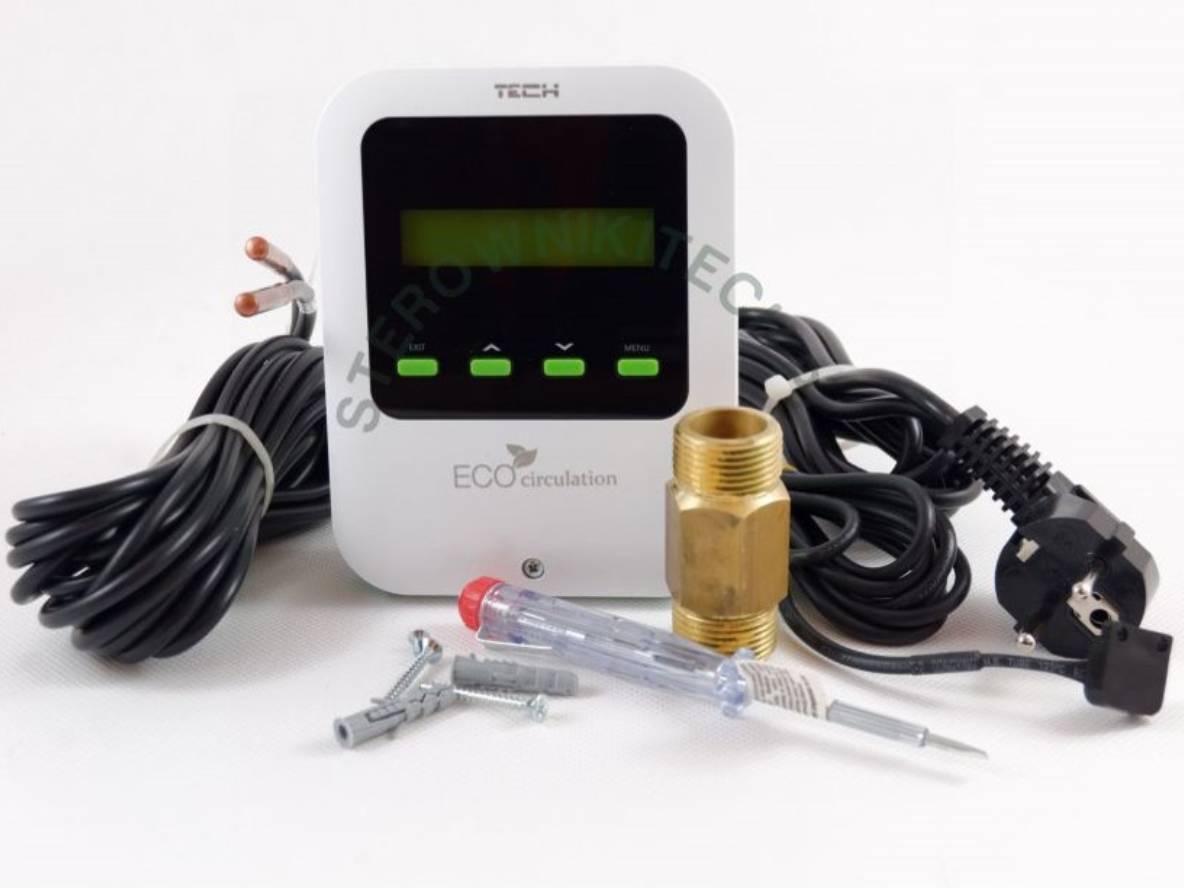

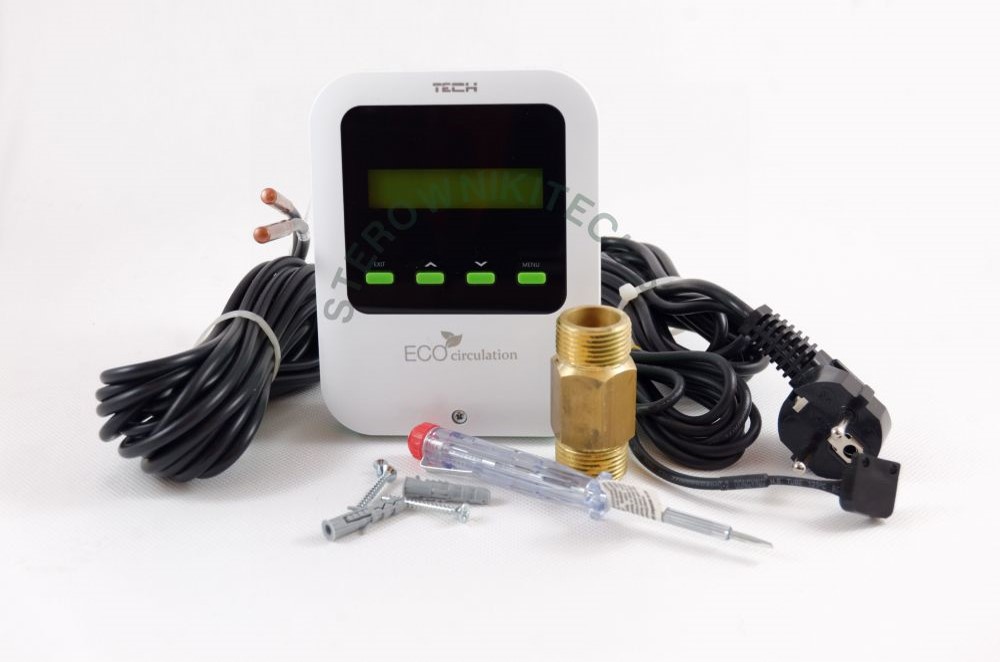

    Wyposażenie sterownika:
    2 czujniki temperatury
    czujnik przepływu
    wyświetlacz LCD

  • INSTRUKCJA OBSŁUGI STEROWNIKA TECHA

    Kliknij, aby pobrać instrukcję w formacie PDF

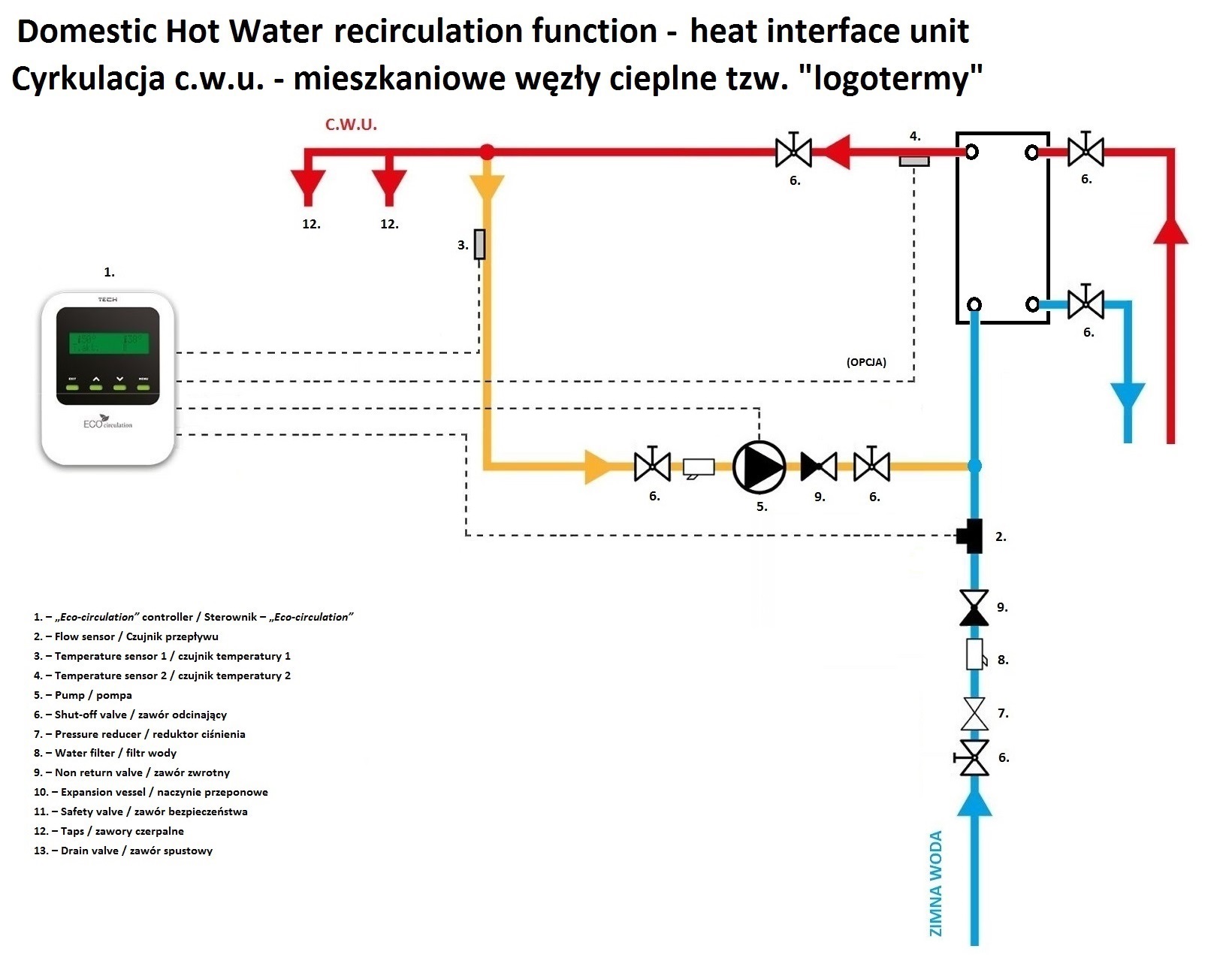

  • SCHEMATY

  • DOBOWY POMIAR ZUŻYCIA GAZU NA POTRZEBY PRACUJĄCEJ CYRKULACJI CIEPŁEJ WODY UŻYTKOWEJ BEZ ZASTOSOWANIA AUTOMATYKI STERUJĄCEJ

    OPIS OBIEKTU

    Budynek w zabudowie bliźniaczej, trzykondygnacyjny, murowany. Ściana dwuwarstwowa z pustką termiczną, izolowana zewnętrznie styropianem gr. 10 cm. Testowana instalacja obsługuje 2 kondygnacje.

    OPIS INSTALACJI CYRKULACYJNEJ:

    Instalacja wykonana z rur CU o gradacji 22-18-15, rury prowadzone w ścianach (strona wewnętrzna). Izolacja o grubości ścianki 9 mm. Pompa cyrkulacyjna o mocy 25 W, ½ ”. Długość instalacji w rozwinięciu od punktu przygotowania wody do punktu czerpalnego ok. 15 m (cyrkulacja składa się z 2 niezależnych pętli, jedna o długości 12 m, druga 15 m, bez dodatkowego sterowania przepływu wody).
    ARMATURA DO POBORU C.W.U. - bateria umywalkowa, jednouchwytowa
    SPOSÓB PRZYGOTOWANIA C.W.U. - zasobnik objętościowy 300 l + kocioł kondensacyjny c.o. c.w.u.
    CIŚNIENIE WODY W INSTALACJI – 4 bar
    Data pomiaru: 15.-16.08.2015r.
    Temperatura zewnętrzna: +29°C w dzień i 19°C w nocy
    Temperatura zadana w zasobniku c.w.u.: +60°C
    Delta temperatury załączenia zasobnika przy spadku o 5°C
    Zasobnik izolowany pianą PUR, mierzone będą straty wynikające ze studzenia się obiegu c.w.u. bez poboru wody
    1. Rozpoczęcie testu – godz. 9.45, zasobnik wygrzany do 60°C, stan licznika 4799,251 m³
    2. Kocioł załączył się pierwszy raz o godz. 11.15, stan licznika po wygrzaniu 4799,631 m³
    3. Godz. 18.30, stan licznika 4799,999 m³
    4. Godz. 23.10, stan licznika 4800,315 m³
    5. Godz. 7.30, stan licznika 4800,946 m³
    6. Koniec testu, godz. 9.45, stan licznika 4800,946 m³

    WNIOSKI I OBSERWACJE:

    W ciągu doby wyżej opisana instalacja zużyła na podtrzymanie zadanej temperatury 60°C 1,695 m³ gazu. Przy uśrednionej cenie 1 m³ = 2 zł. 1,695 m³ gazu (G20) x 2 zł x 365= 1273 zł w skali roku to przybliżony koszt pracującej instalacji cyrkulacji ciepłej wody 24 godziny na dobę. Rozwiązaniem jest zastosowanie sterownika cyrkulacji firmy TECH-STEROWNIKI (ST-11 ECO CIRCULATION) ograniczające straty energii nawet do 80% przy zachowaniu komfortu użytkowania.

  • INFORMACJE DLA INSTALATORÓW

  • PROBLEM - STEROWNIK WYŚWIETLA INFORMACJĘ, ALE NIE WYKRYWA PRZEPŁYWU WODY.

    Rozwiązanie:

    • sprawdź poprawność kierunku montażu czujnika przepływu zamontowanego na rurze
    • sprawdź poprawność miejsca montażu czujników temperatury (czy nie są zamienione)
    • sprawdź stan zanieczyszczenia filtra wody zamontowanego przed czujnikiem przepływu
    • sprawdź poprawność pracy pompy cyrkulacyjnej (jej wydajność)
    • sprawdź poprawność pracy zaworu zwrotnego na gałęzi cyrkulacji (opory przepływu)
    • odpowietrz pętlę cyrkulacyjną (przelewając ją bezpośrednio przed urządzeniem podgrzewającym wodę)
    • sprawdź poprawność położenia zaworów zamontowanych na instalacji
    • sprawdź przepływ wody w instalacji
    • sprawdź poprawną pracę naczynia zbiorczego CWU (prawidłowe ciśnienie powietrza)
    • zwróć uwagę na to czy uszczelnienie gwintu w miejscu montażu czujnika przepływu i poprzedzającego go filtra nie zanieczyściło jego wewnętrznych elementów spowalniając czas reakcji sterownika (ten przypadek jest umieszczony w zakładce "Dokumentacja Techniczna")
Close

JAK DZIAŁA I DLACZEGO WARTO KUPIĆ STEROWNIK CWU ST-11 ECO CIRCULATION?

STEROWNIK CWU ST-11 ECO CIRCULATION steruje pracą pompy cyrkulacyjnej, która w momencie poboru ciepłej wody przez użytkownika, przyspiesza napływ ciepłej wody do punktu poboru i wymienia istniejącą tam wodę na ciepłą o zadanej temperaturze w gałęzi cyrkulacji.



Układ sterujący kontroluje temperaturę zadaną przez użytkownika w gałęzi cyrkulacji i tylko po obniżeniu zadanej temperatury uruchamia pompę. Dzięki temu nie generuje strat cieplnych na instalacji CWU.



Pozwala to zaoszczędzić



  • energię,
  • wodę,
  • zmniejsza eksploatację urządzenia pracującego w układzie (np. pompy cyrkulacyjnej).



Ponowna praca układu cyrkulacji, następuje tylko w momencie żądania ciepłej wody przez użytkownika (odkręcenie kranu) i jednoczesnym spadku żądanej temperatury w gałęzi cyrkulacji.



Regulator urządzenia posiada wszystkie niezbędne funkcje, aby dopasować się do różnorodnych układów cyrkulacji CWU.



  • KONTROLA pracy cyrkulacji ciepłej wody,
  • BEZPIECZEŃSTWO - uruchamia pompę cyrkulacyjną w momencie przegrzania urządzenia podgrzewającego ciepłą wodę (np. przy zastosowaniu układów solarnych)
  • ANTYSTOP pompy - zabezpiecza przed zablokowaniem się wirnika pompy,
  • REGULACJA czasu pracy pompy cyrkulacyjnej, inicjowanego indywidualnie przez użytkownika.



STEROWNIK CWU ST-11 ECO CIRCULATION zdobył złoty medal na Międzynarodowych Targach Instalacyjnych 2020 roku.



Chcesz dowiedzieć się więcej?
Odwiedź na naszego bloga.

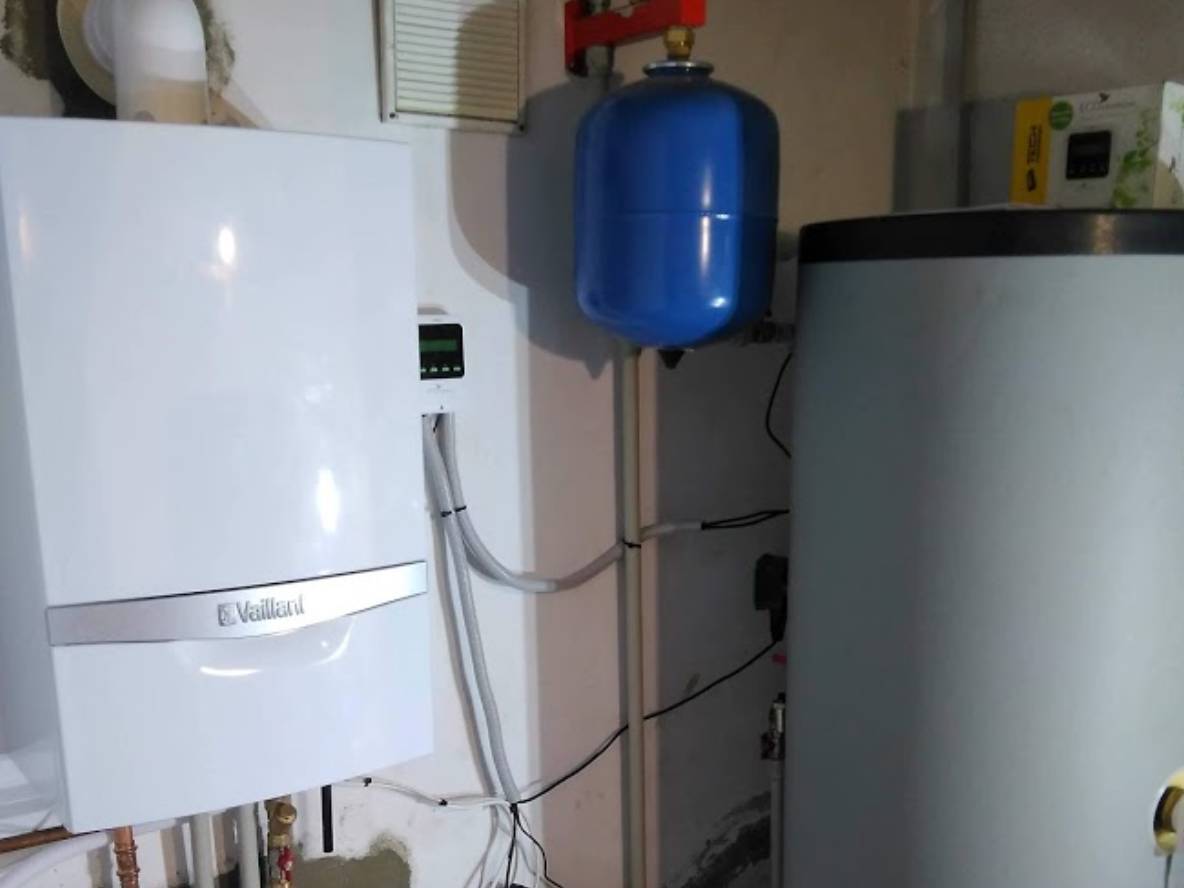

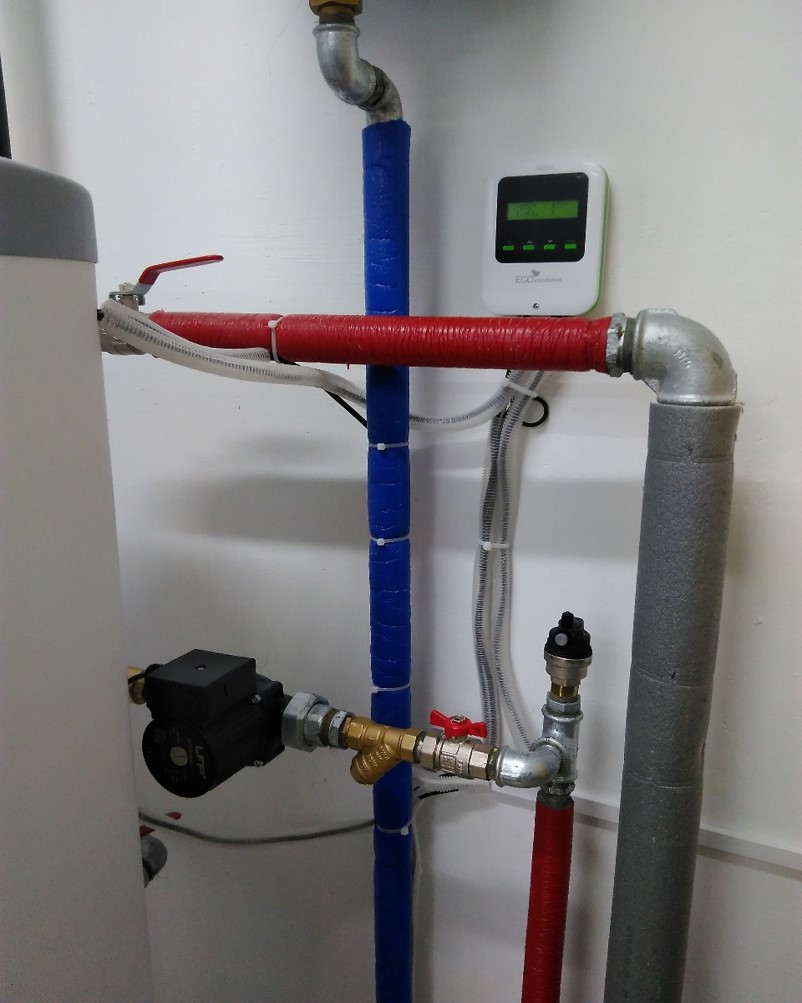

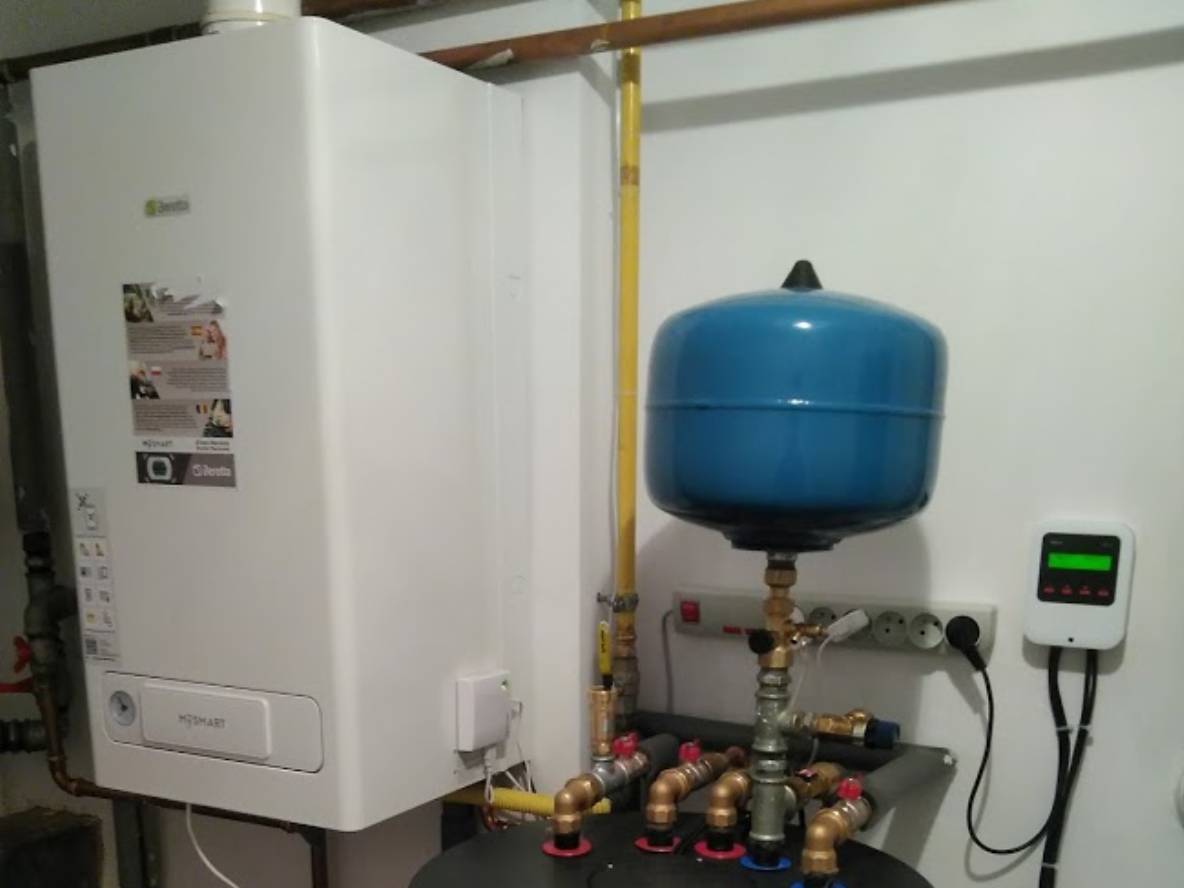

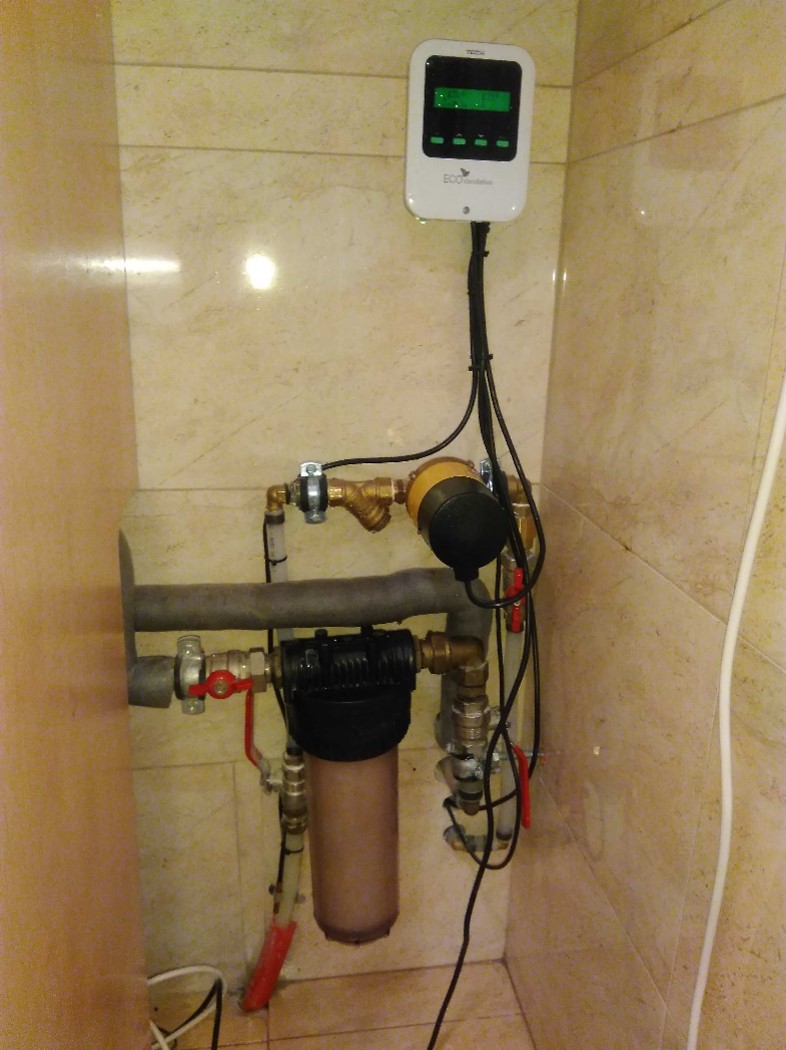

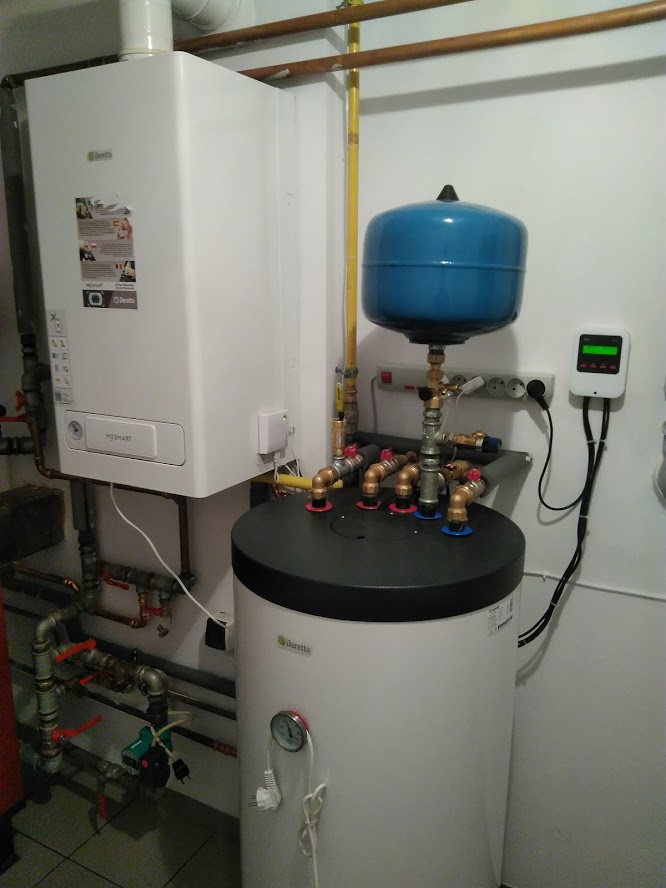

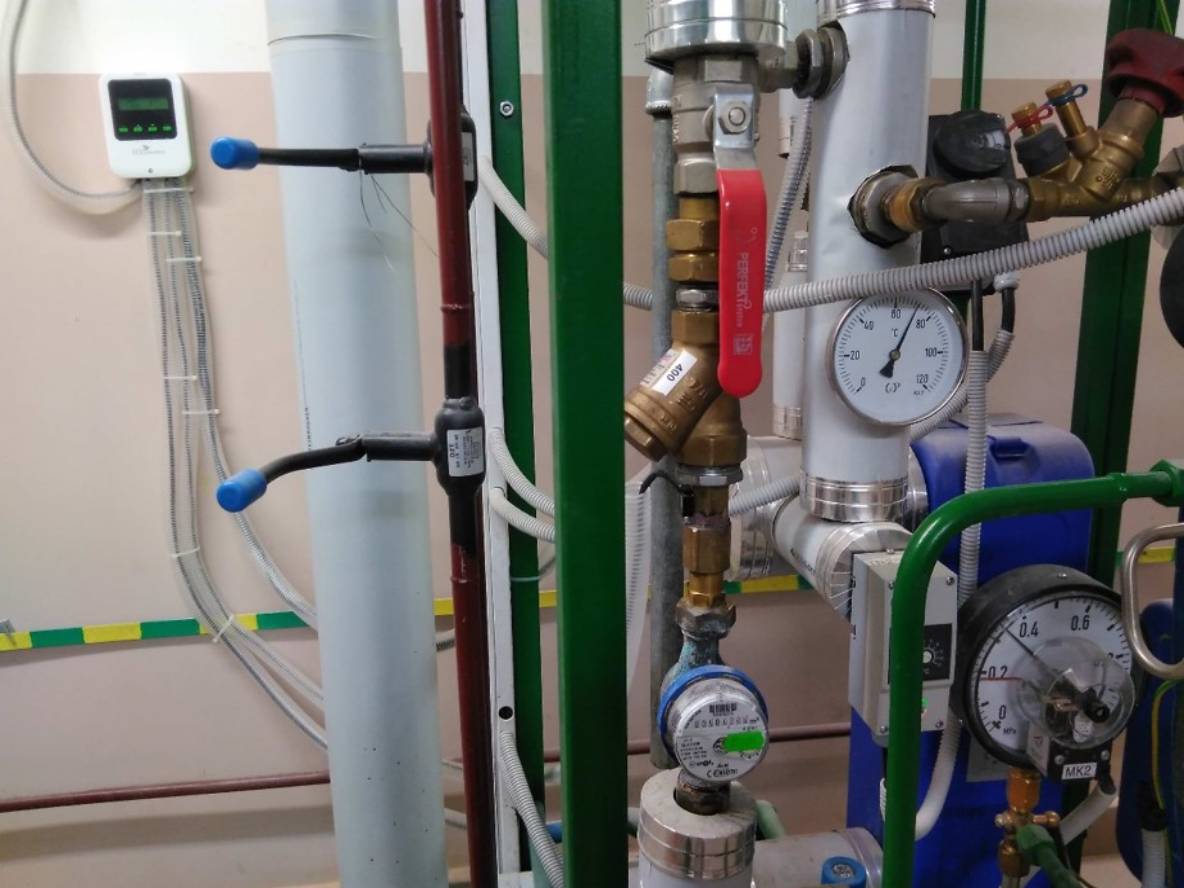

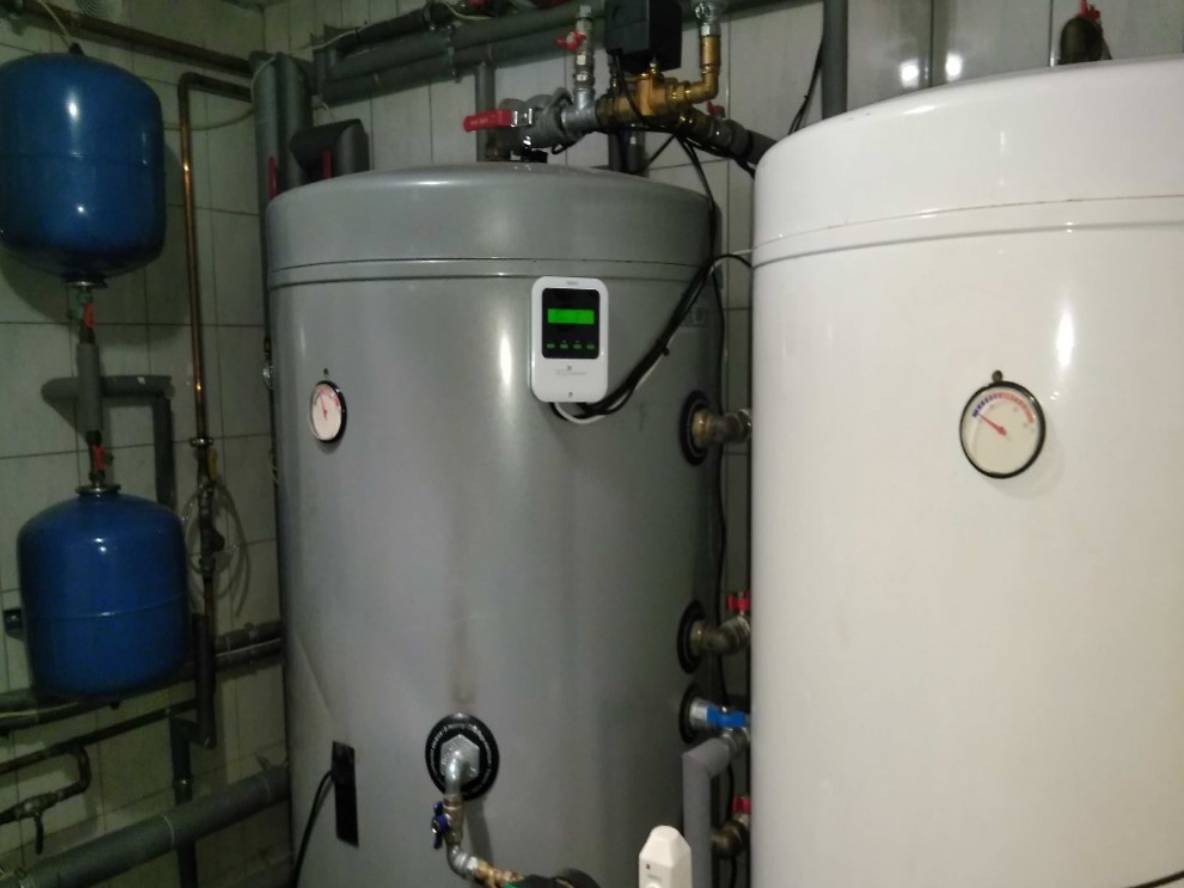

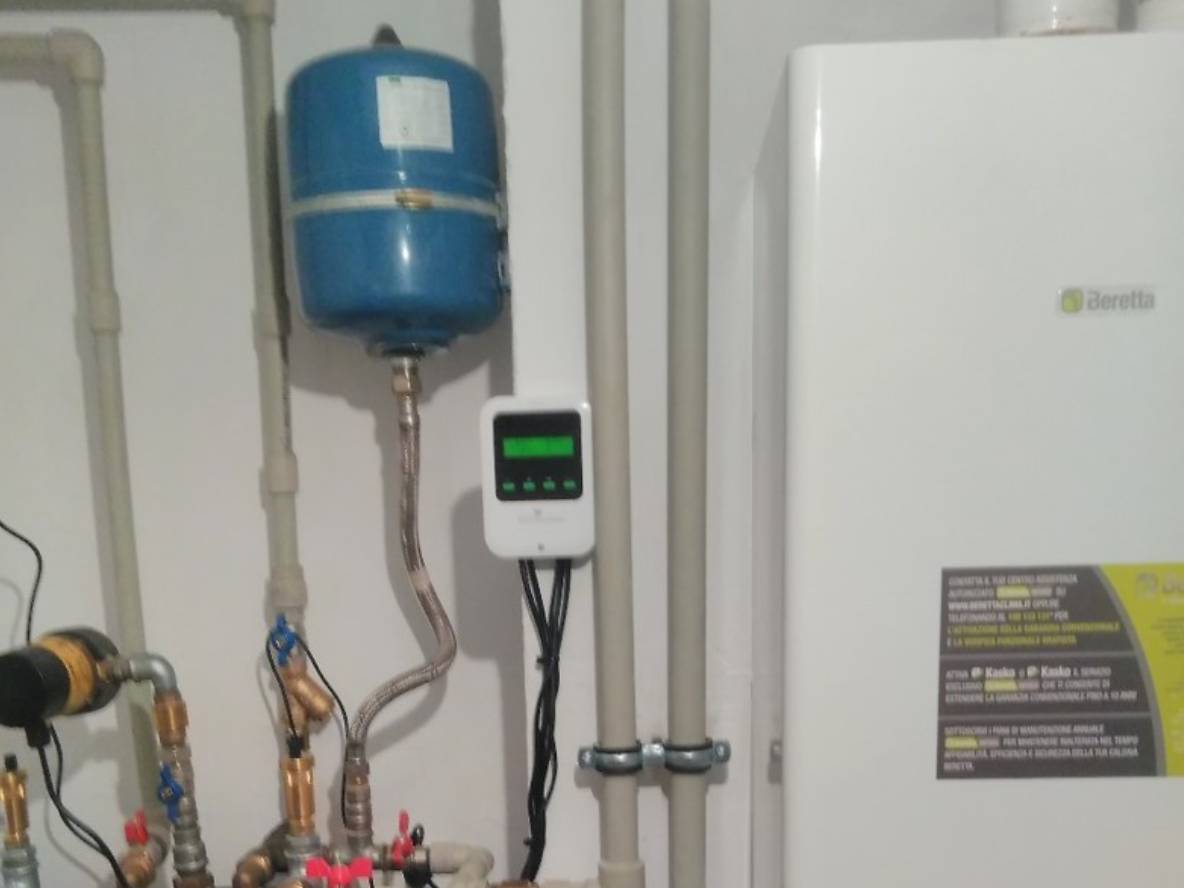

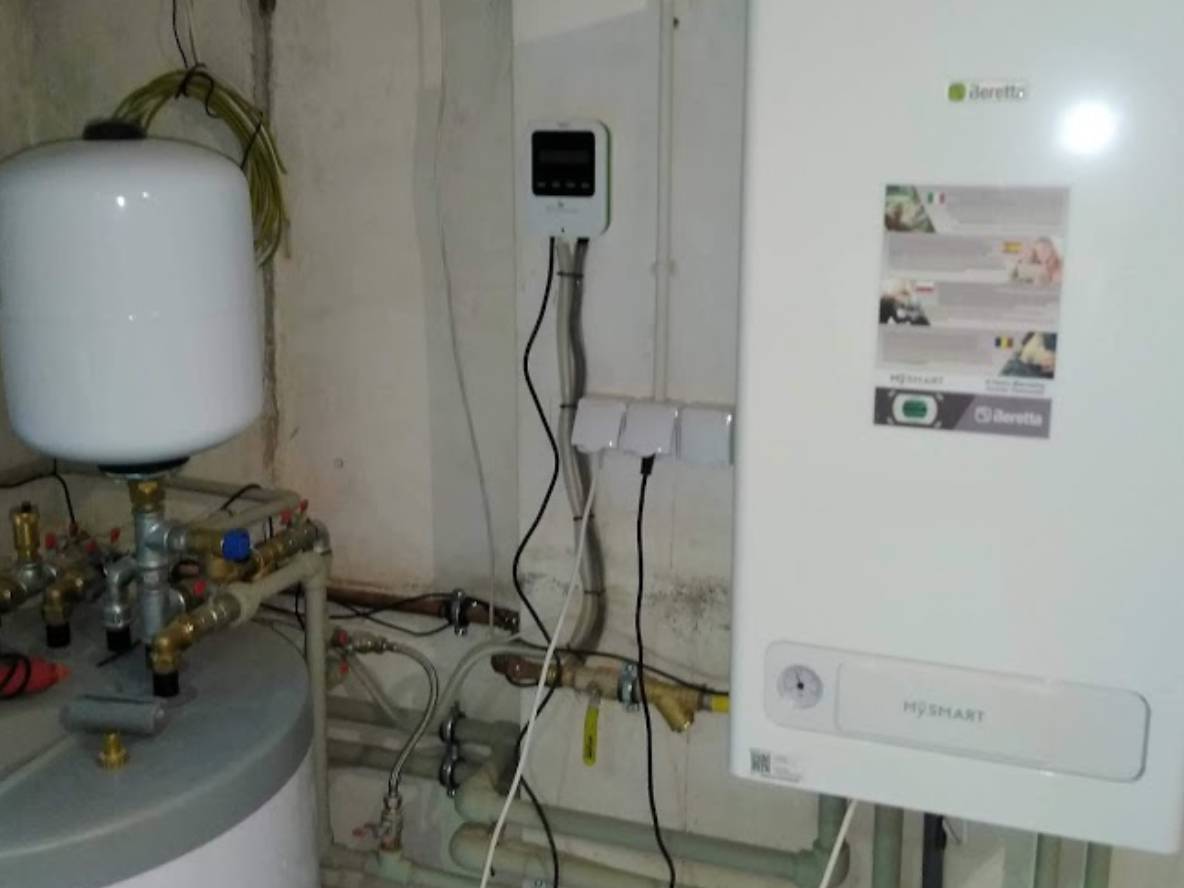

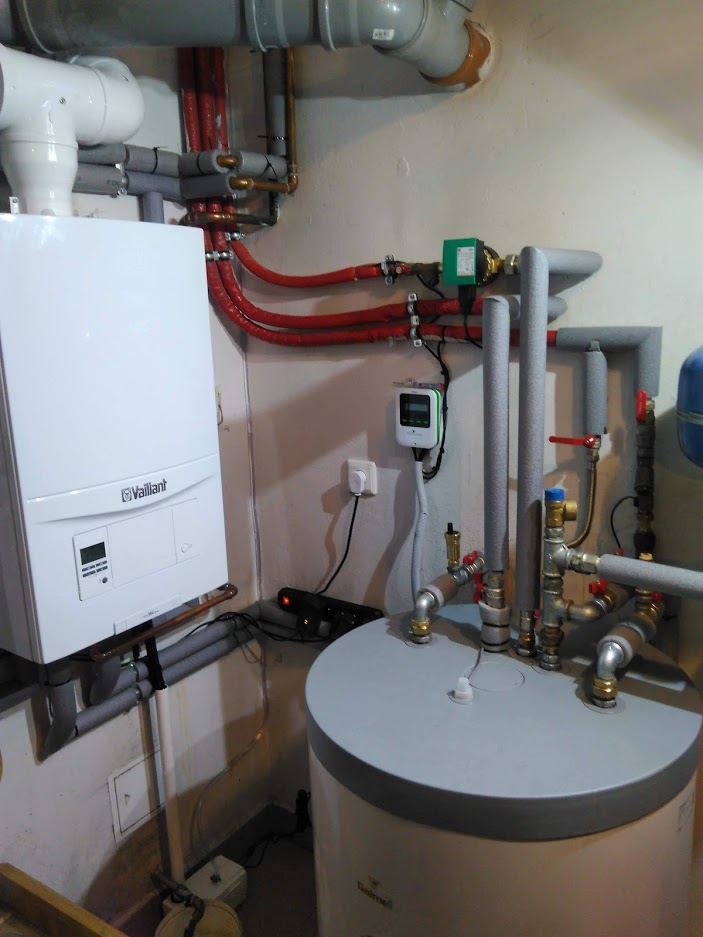

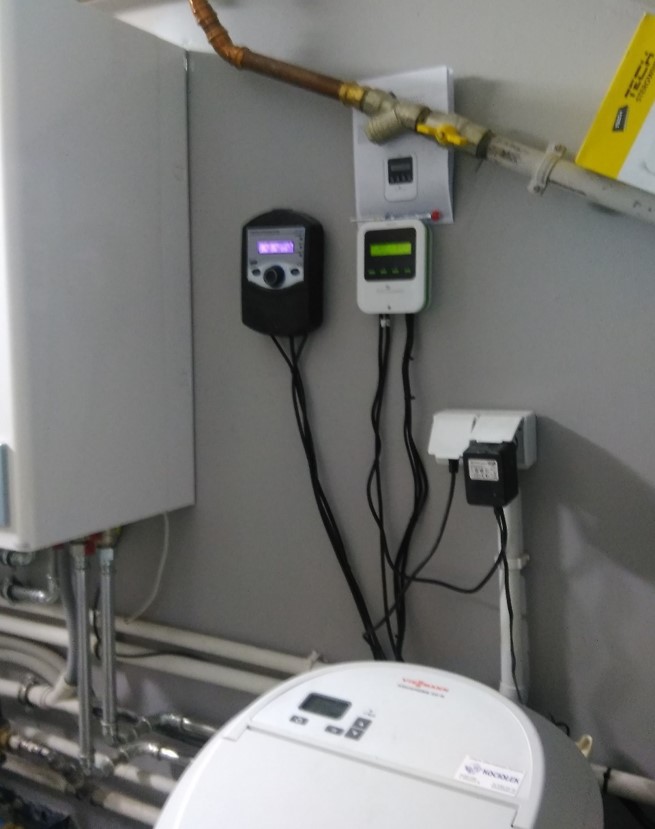

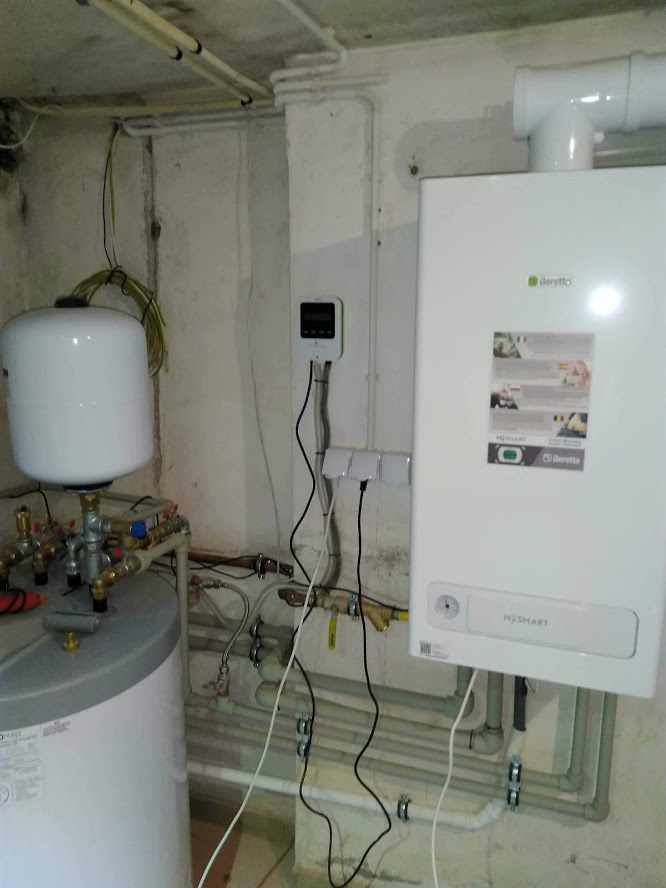

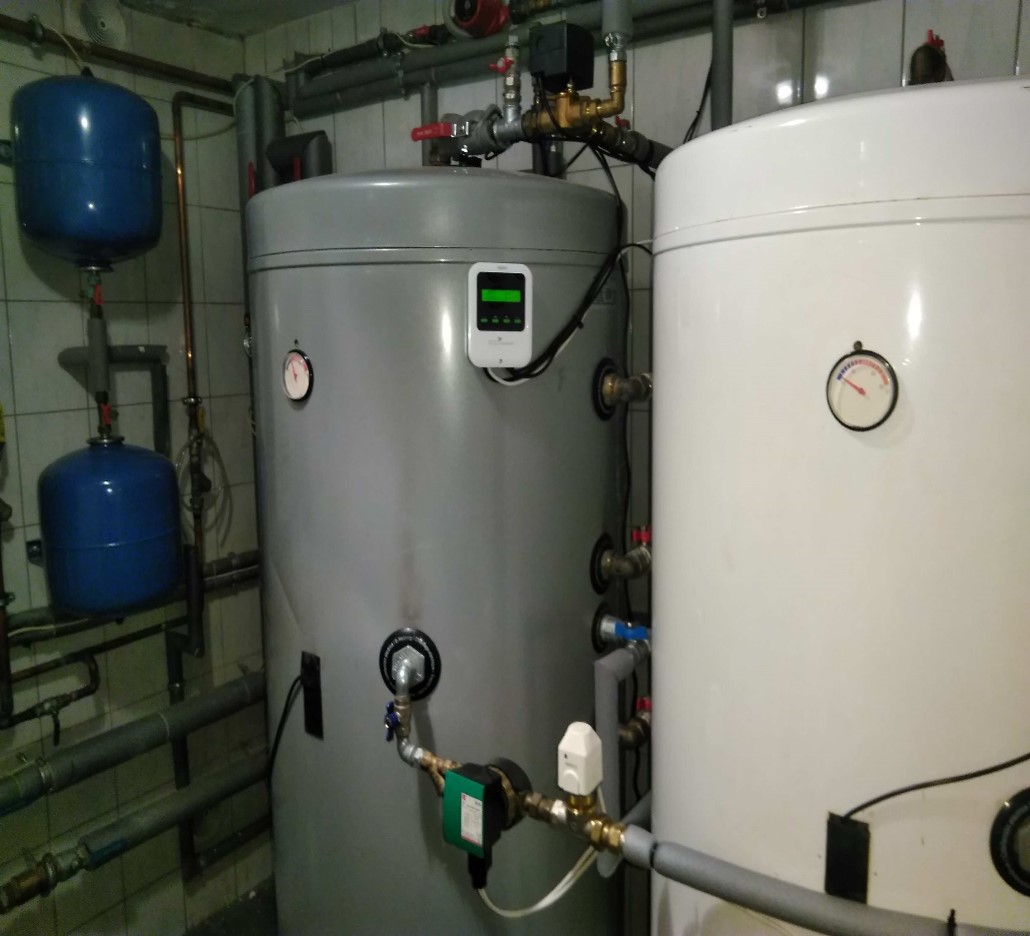

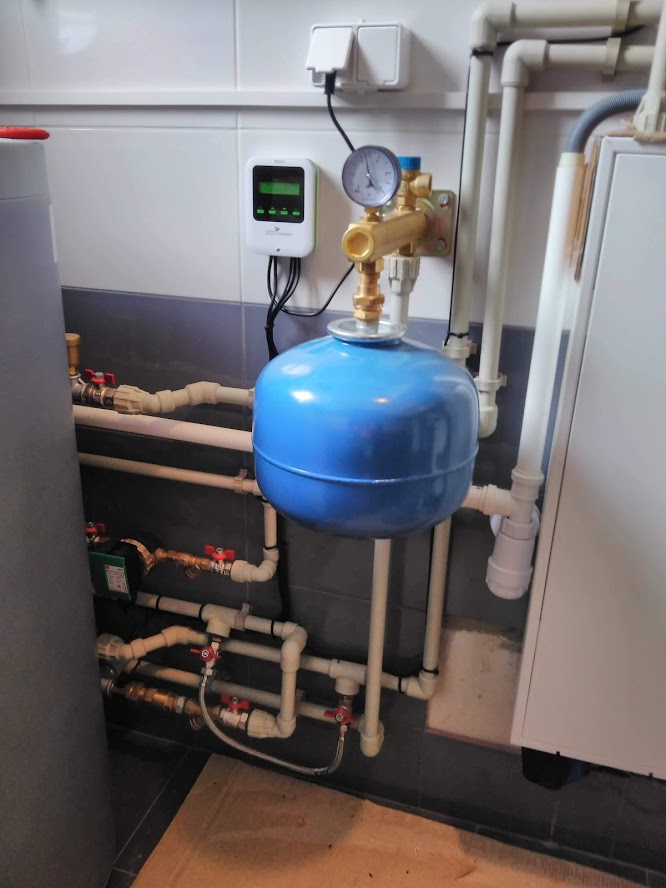

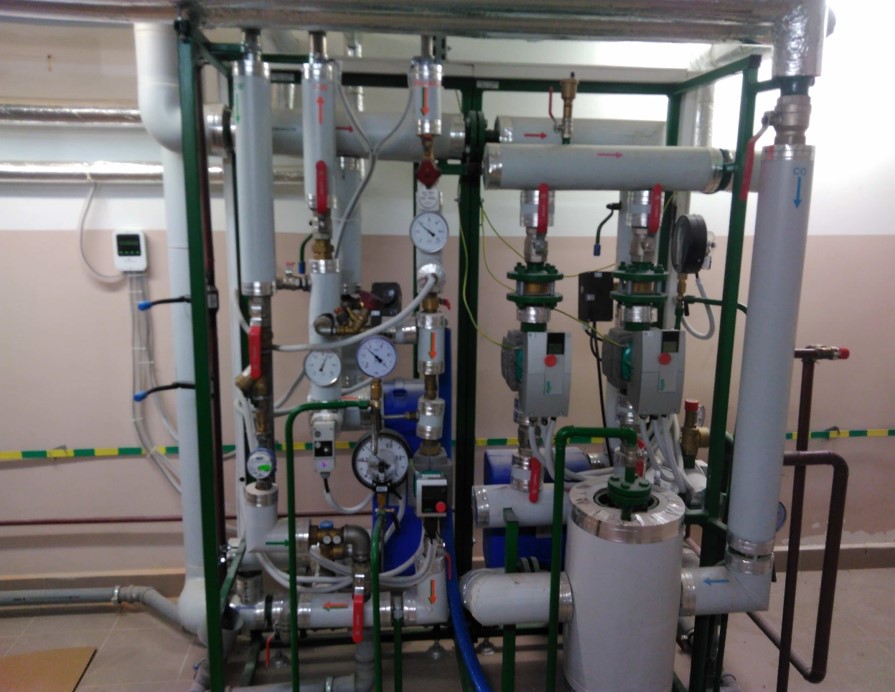

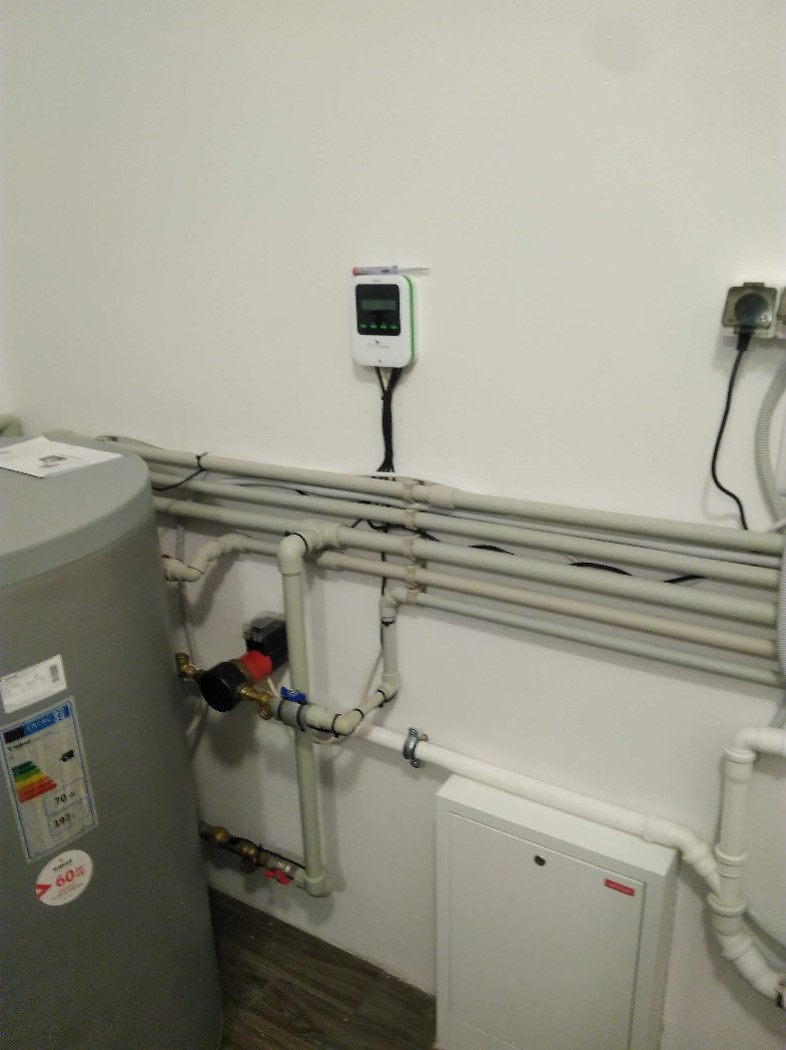

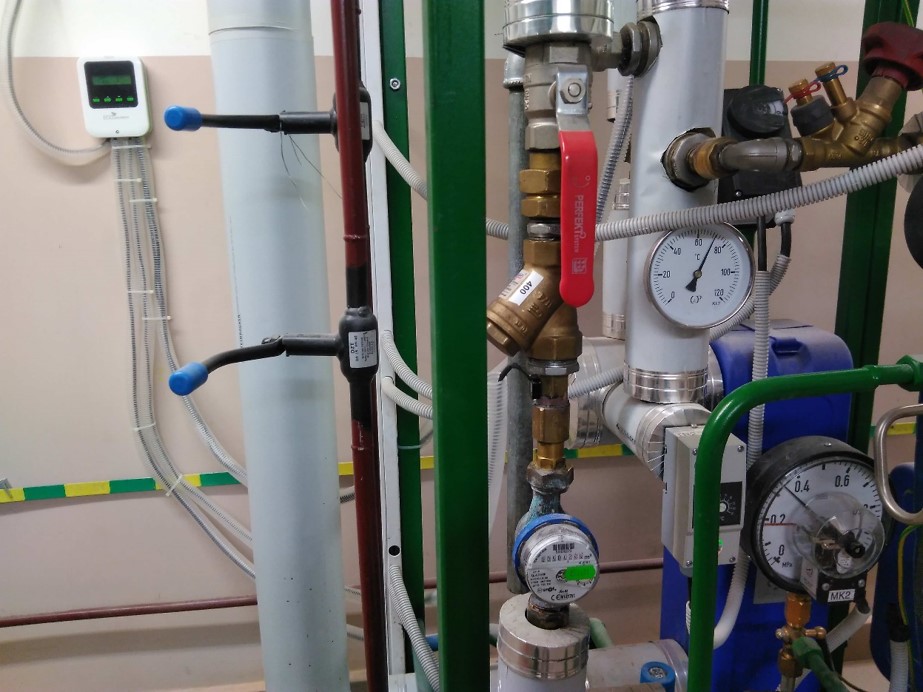

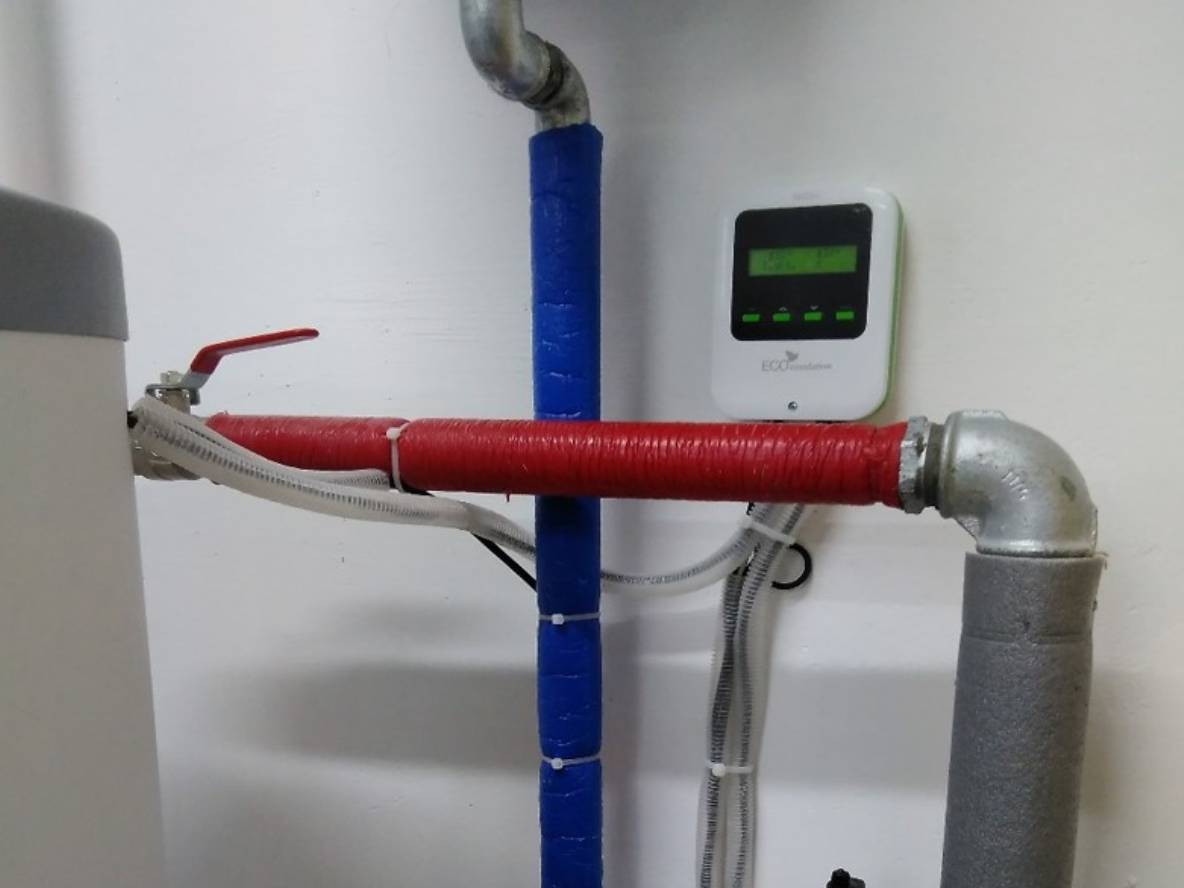

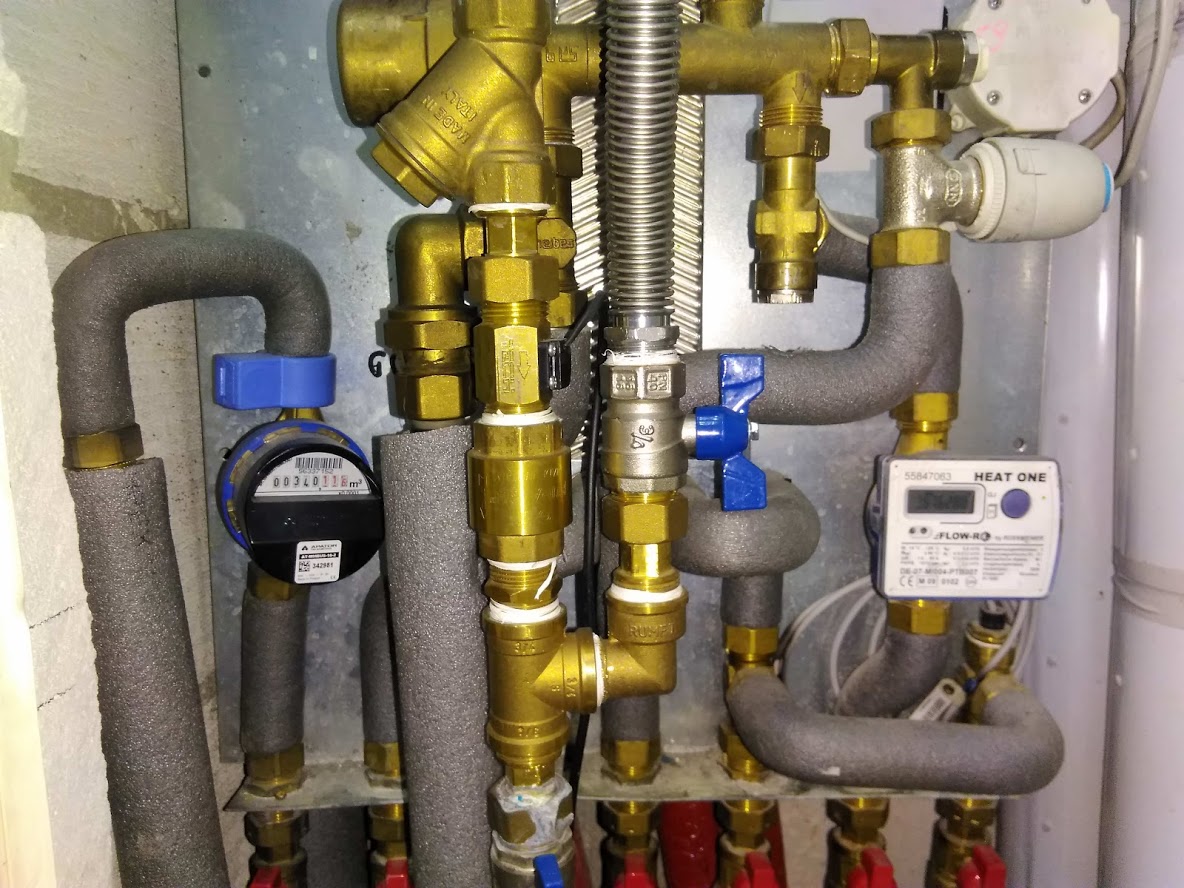

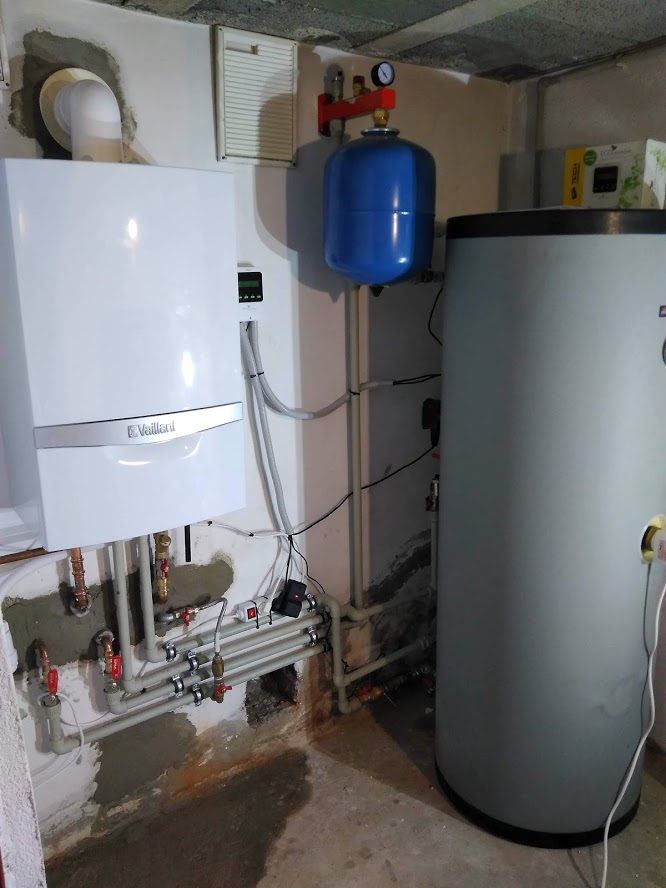

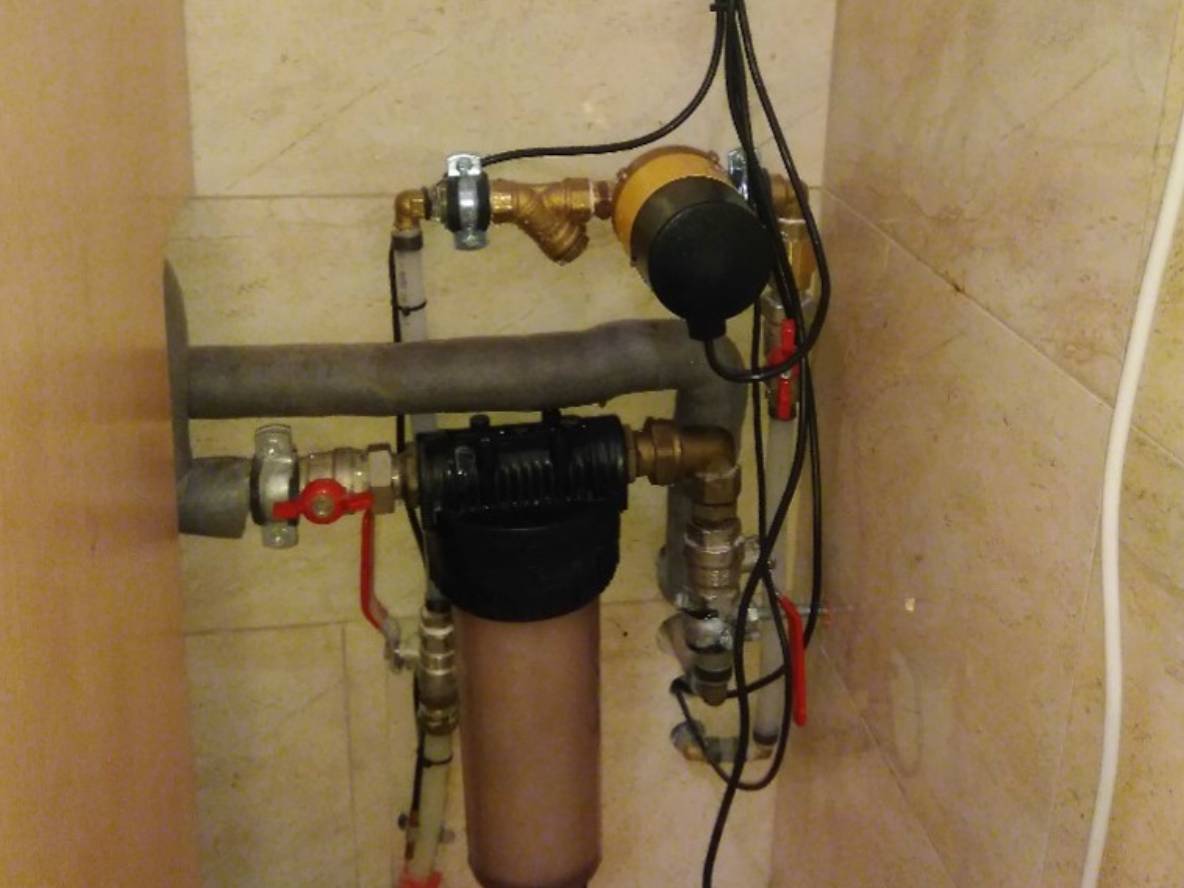

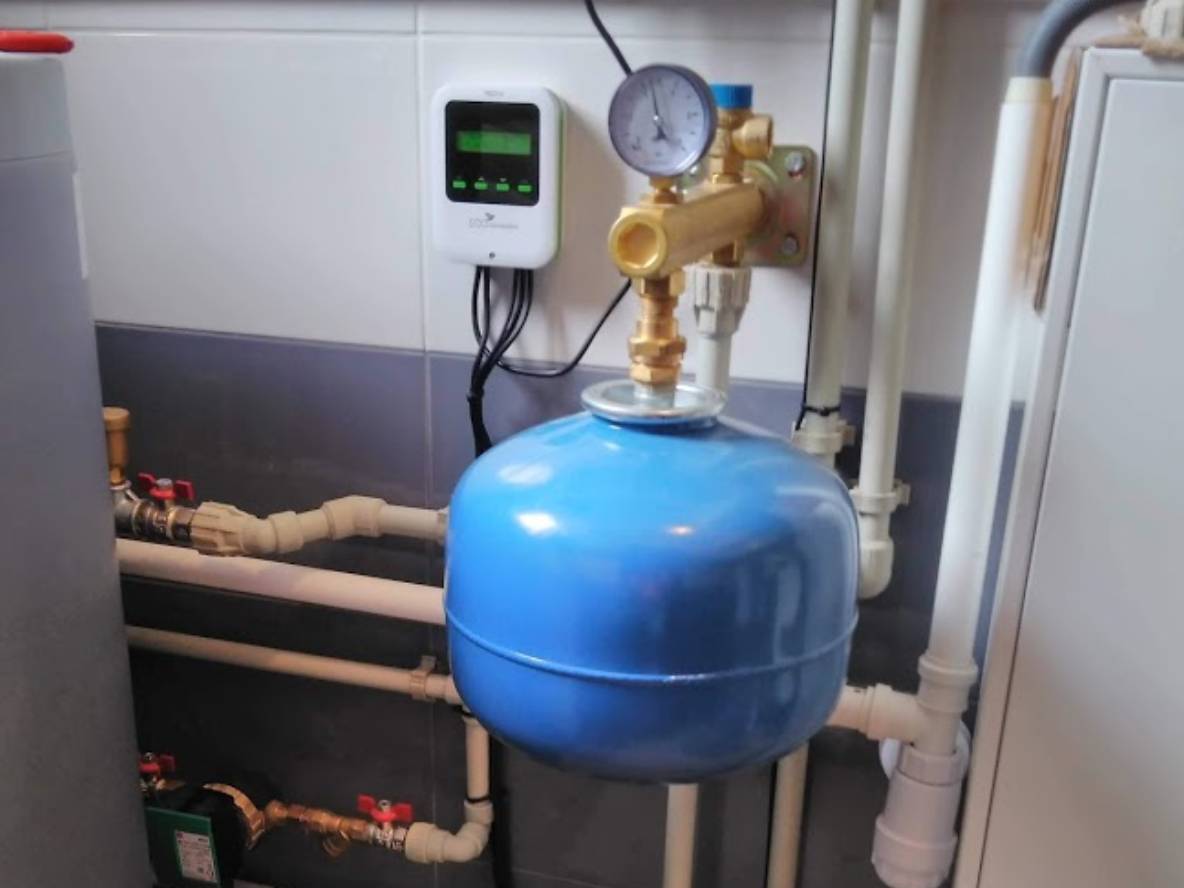

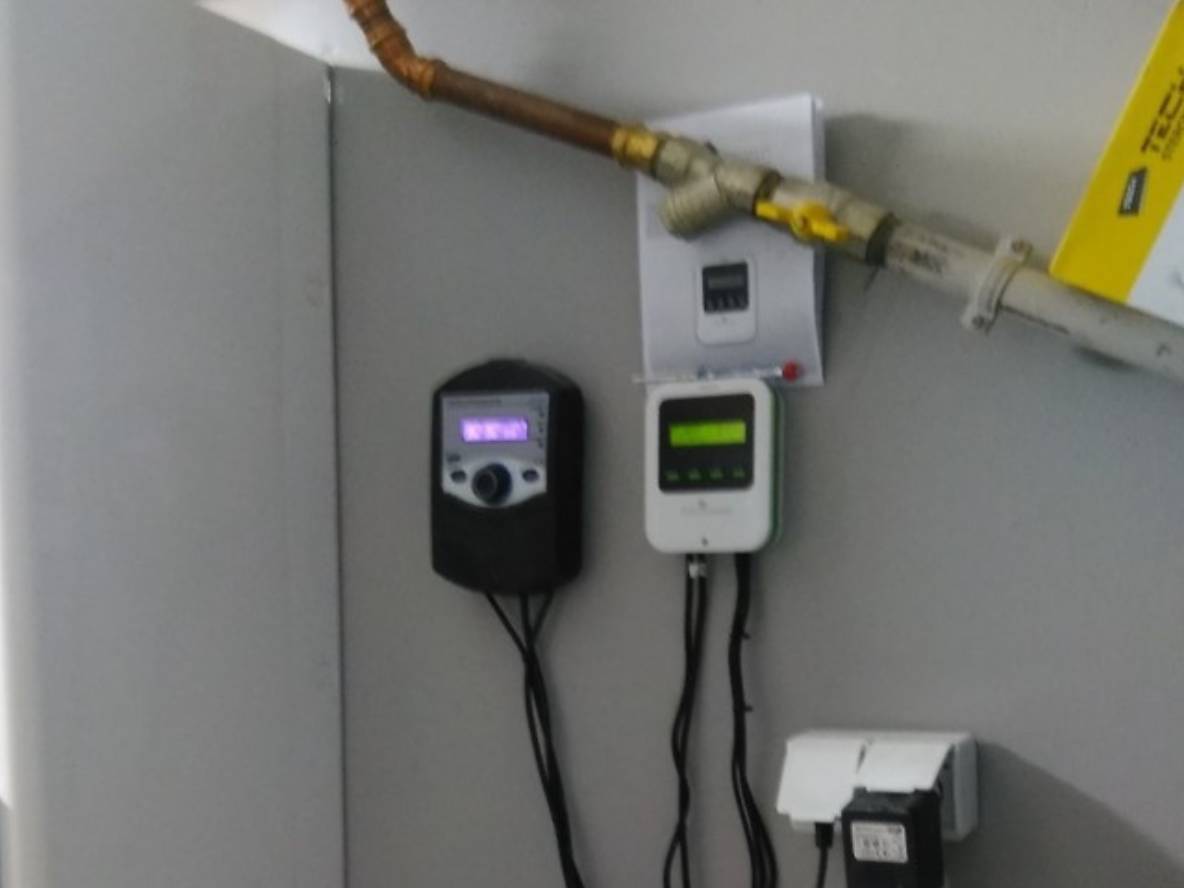

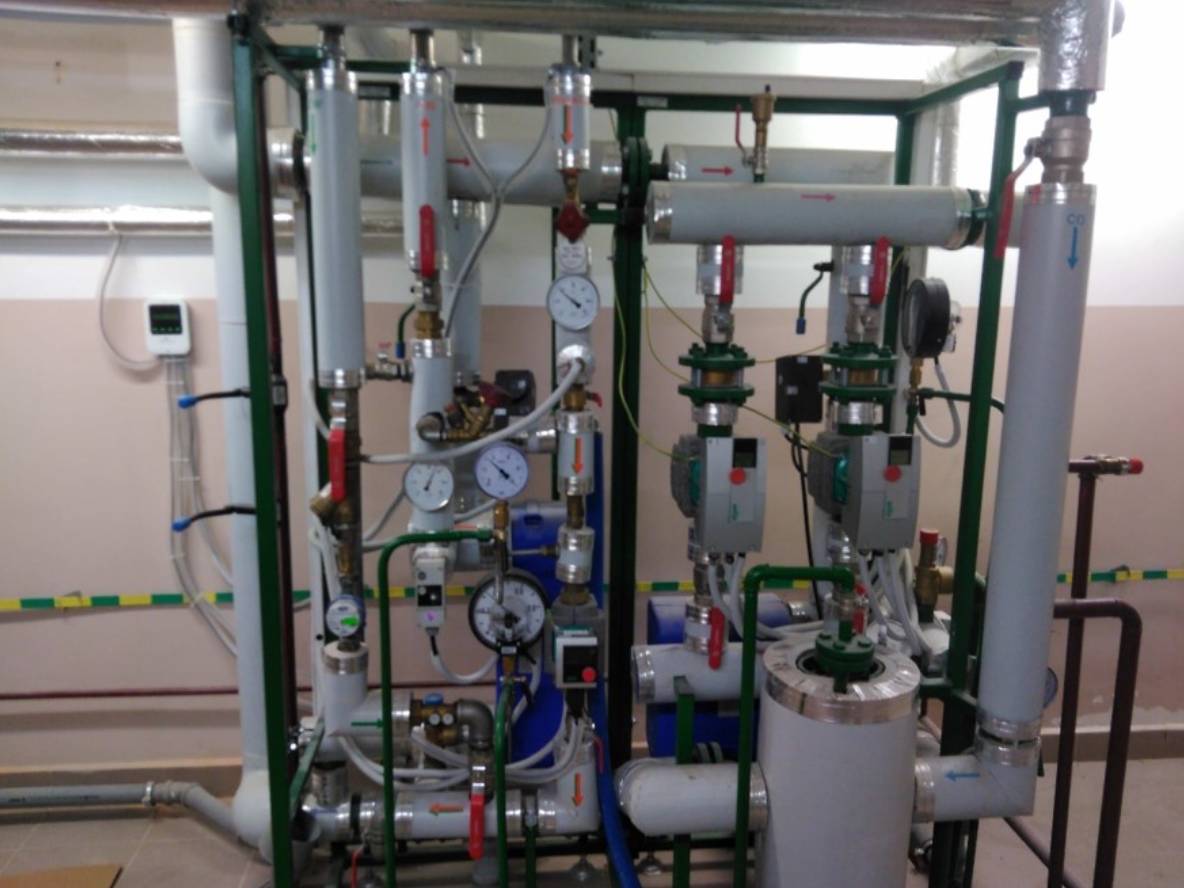

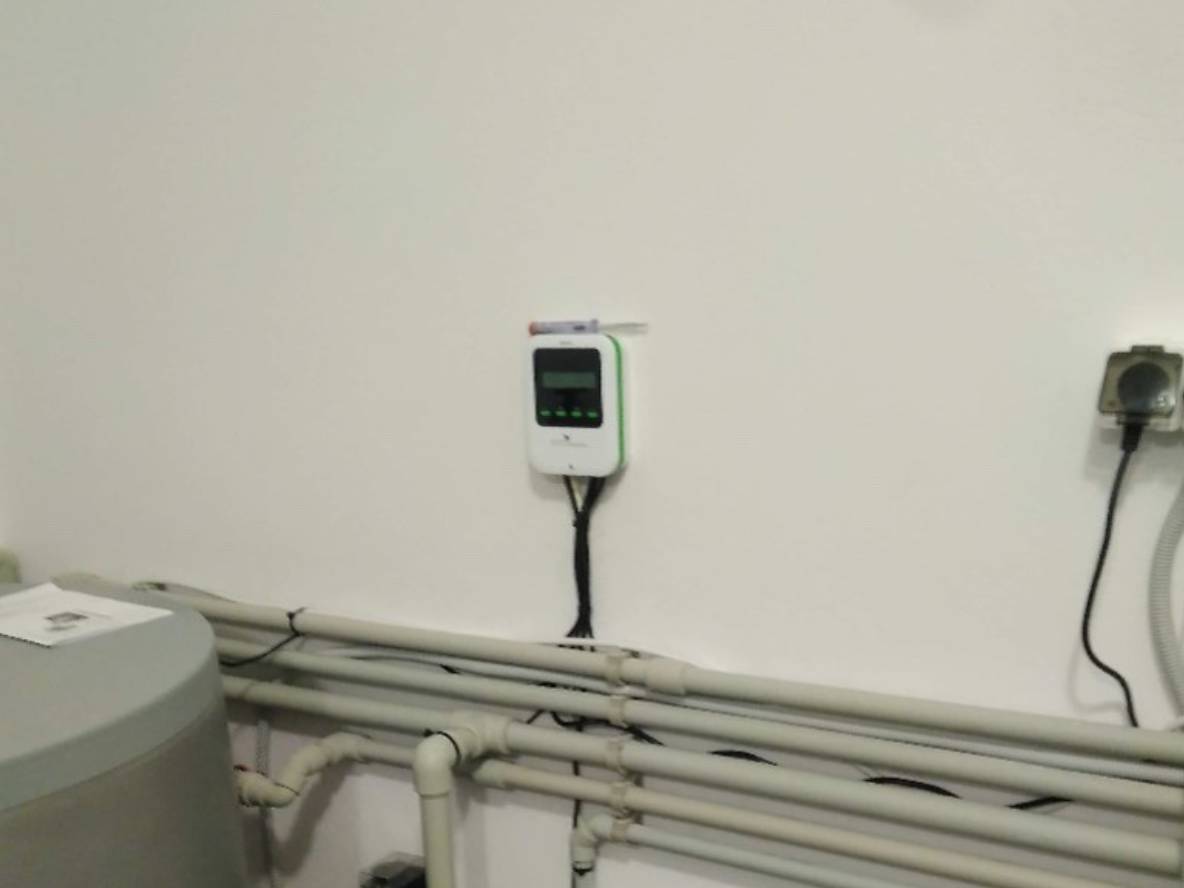

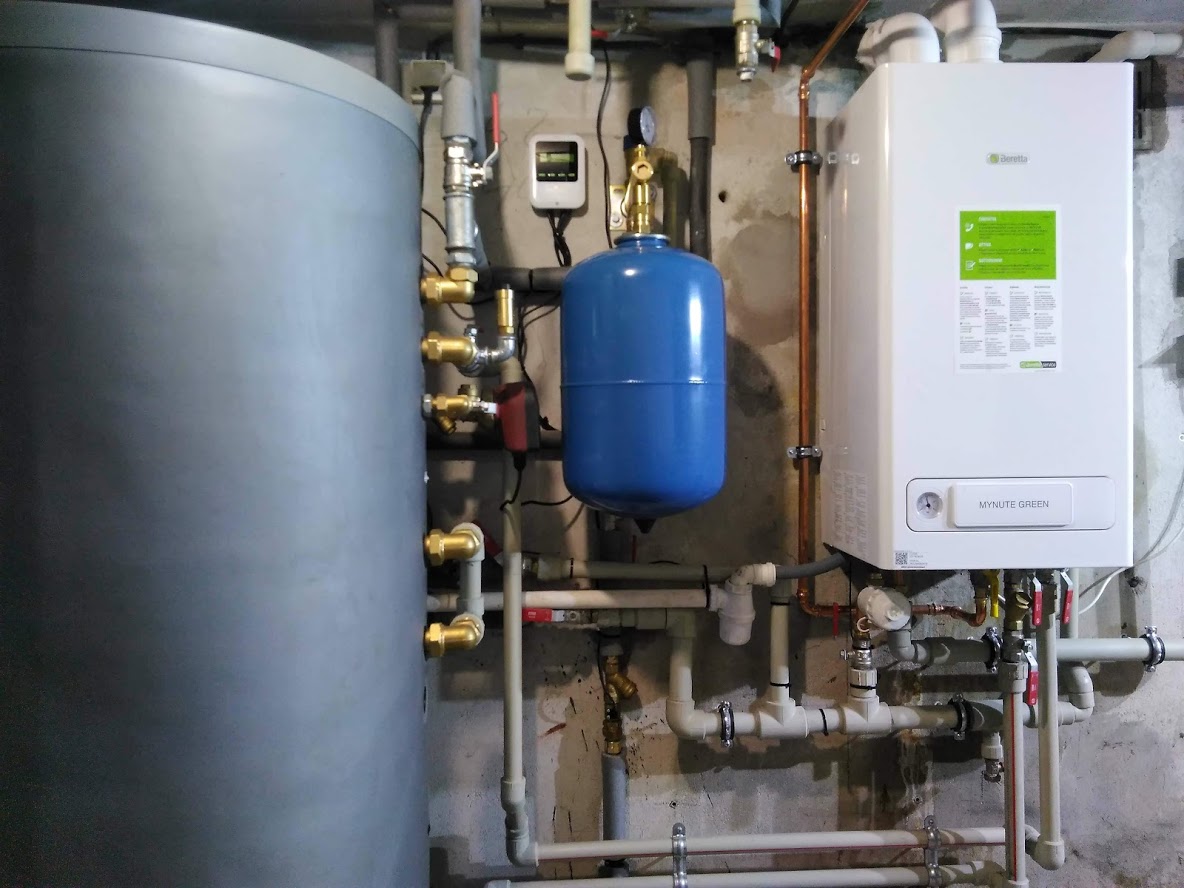

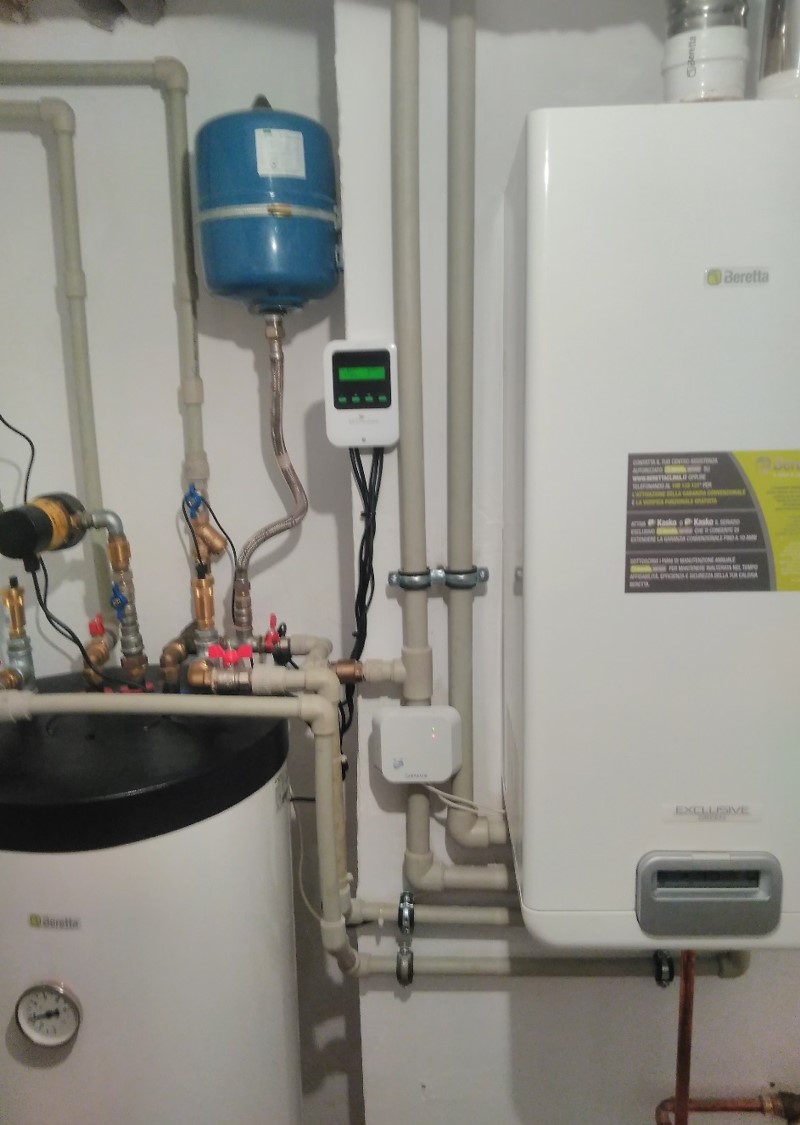

Galeria
